Resumen del proyecto
En este proyecto, nos asociamos con una reconocida empresa de estudios de datos de tránsito inteligente para desarrollar el “Dispositivo inteligente de alerta de seguridad vial para caminos de montaña”, y YenProtek aportó todo el soporte técnico de base. El producto está previsto principalmente para instalarse en rutas turísticas clave como Meishan (County Road 166) y Longmei (County Road 129), en Chiayi. Las condiciones viales en estas zonas son deficientes, con muchas curvas cerradas, bifurcaciones y pendientes pronunciadas, y en muchos tramos solo puede pasar un vehículo a la vez. Sobre todo en fines de semana y feriados, cuando el tránsito es intenso, los conductores no conocen lo suficiente las condiciones del camino más adelante, lo que provoca errores de apreciación y accidentes. Además, instalar sistemas de monitoreo de seguridad vial en zonas remotas es difícil por las limitaciones del terreno: llevar energía eléctrica es complicado y la construcción es compleja, lo que suele implicar altos costos de instalación y de mantenimiento posterior. Superar estas dificultades fue uno de los principales desafíos de este proyecto.
Con base en los requisitos del cliente, desarrollamos el “Dispositivo inteligente de alerta de seguridad vial para caminos de montaña” para zonas exteriores remotas, regiones montañosas y tramos viales especiales. Su objetivo es emitir advertencias intermitentes claras y en tiempo real mediante semáforos LED, que indican que un vehículo en sentido contrario o desde un camino lateral ya entró en la curva o el tramo angosto. Así se recuerda a los usuarios de la vía que tengan cuidado con los vehículos en sentido contrario y que eviten entrar al mismo tiempo en curvas estrechas, lo que reduce los accidentes y la congestión causados por cruces forzados en curvas angostas. Para cumplir con las necesidades de las aplicaciones inalámbricas en exteriores, el dispositivo cuenta con un diseño impermeable que resiste las cambiantes condiciones de la montaña. Para adaptarse al terreno montañoso remoto, se alimenta con energía verde (solar o eólica), lo que elimina el costo y las complicadas obras de instalar suministro de red eléctrica. La instalación no está limitada por el terreno ni la ubicación, por lo que es más segura, más fácil de instalar y más económica, además de mejorar notablemente la adaptabilidad del sistema.
Además de las advertencias en tiempo real, el sistema también carga a la nube los datos recopilados de vehículos y alertas, lo que ayuda a las autoridades de gestión del tránsito a administrar y mantener con mayor eficacia cada tramo donde está instalado. Esto mejora la eficiencia de la gestión del tránsito, reduce los costos de mantenimiento del sistema y crea intersecciones inteligentes y seguras para una circulación tranquila.
El sistema inteligente de alerta de seguridad para zonas de montaña ya se implementó en varios puntos de las montañas de Chiayi con buenos resultados, y el Chiayi County Government (gobierno del condado de Chiayi) planea agregar más sitios para mejorar aún más la seguridad vial de los residentes y visitantes de la montaña.
Detalles del proyecto
- Cliente / Sitio
- Chiayi County Government
- Período del proyecto
- 2019-2021
- Categoría
- # Tránsito inteligente # Sistema de alerta
- Tecnología de sensado
- Tecnología de detección infrarroja
Implementación y diseño mecánico
El sistema coloca sensores de vehículos al costado del camino antes de las curvas o en las bifurcaciones. Combinados con lógica de cálculo, los sensores identifican el tipo de vehículo que pasa (filtrando motocicletas, bicicletas y peatones) y determinan su sentido de circulación. Cuando un vehículo pasa por una intersección o entra en una curva ciega, se activa una luz de advertencia en el otro extremo del tramo que requiere alerta, para avisar a los usuarios de la vía sobre los vehículos en sentido contrario. Al mismo tiempo, los datos relacionados se cargan a la nube a través de la red, lo que permite a las autoridades responsables monitorear de forma remota.

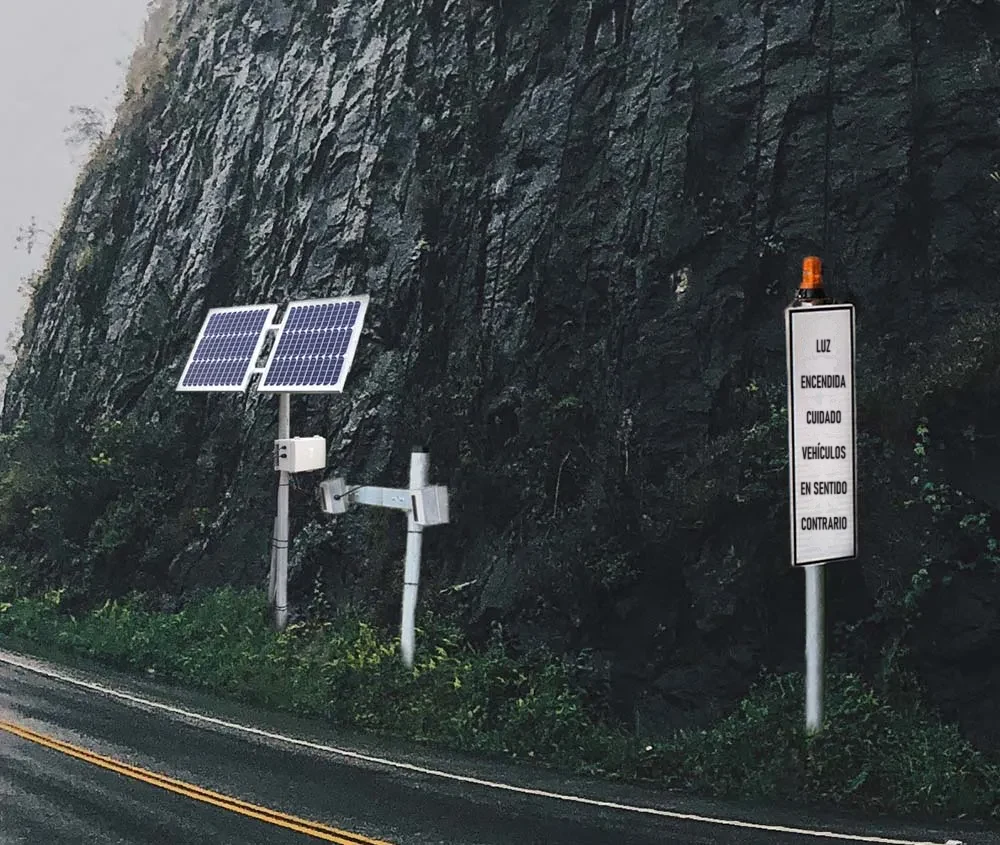

El “Sistema inteligente de alerta de seguridad para zonas de montaña” consta de al menos dos conjuntos de sensores de vehículos y un sistema en la nube. Cada conjunto de sensores incluye principalmente un módulo de detección infrarroja, una luz de advertencia LED, suministro eléctrico y un sistema de control. Como el sistema se instala en exteriores, lo diseñamos para un montaje y desmontaje rápido y sencillo, lo que ayuda a los propietarios a reducir la dificultad y el costo de la instalación y del mantenimiento posterior. El cuerpo principal es de acero inoxidable, para lograr suficiente resistencia y una mejor resistencia a la intemperie.
Módulo de detección infrarroja
- Dos conjuntos de sensores infrarrojos determinan el tipo de vehículo y su sentido de circulación cuando los vehículos pasan.
- Sensores infrarrojos de haz único con un alcance efectivo de 15M que cubren el ancho de los caminos de montaña típicos.
- Los módulos transmisor y receptor infrarrojos se instalan en lados opuestos del camino, uno frente al otro. El transmisor emite un haz infrarrojo hacia el receptor; cuando pasa un vehículo, el haz se interrumpe, lo que indica que un vehículo pasó. Dos conjuntos de sensores infrarrojos en la misma intersección, separados 1M, pueden determinar con eficacia el tipo de vehículo y su sentido de circulación.
Luz de advertencia

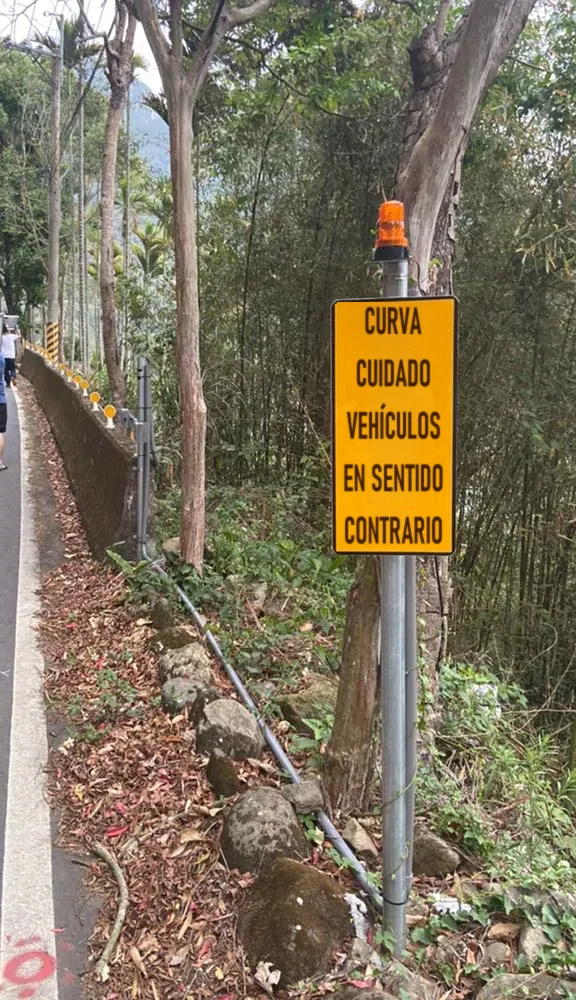

La luz de advertencia LED se fija en un poste de acero junto con una señal de advertencia al costado del camino; su función principal es advertir a los vehículos en sentido contrario.
Caja de alimentación
- El gabinete de acero inoxidable aloja la batería y sujeta el módulo de gestión de energía solar. Las aberturas laterales facilitan el cableado, y un gancho en la parte posterior permite montar la caja en un poste de acero para una instalación rápida.
- Un sistema de energía solar alimenta el transmisor del sensor infrarrojo y la luz de advertencia.
- Módulo de energía solar: un panel solar de 60W y un módulo de gestión de energía suministran la energía del sistema. Con una batería de 55AH, el sistema puede cargarla por completo en 1–2 días soleados con luz solar directa y, una vez cargada, puede funcionar de 7–10 días en clima lluvioso o nublado sin carga solar.
Caja de control
- Gabinete de acero inoxidable con aberturas laterales para facilitar el cableado y un gancho en la parte posterior para montarlo en un poste de acero, lo que permite una instalación rápida.
- Alimentado por el sistema de energía solar, el módulo de control gestiona la detección de vehículos y las luces de advertencia, y se conecta a la red para cargar la información relacionada al sistema en la nube.
- Placa de circuito de control: dos módulos controladores; uno procesa la entrada de los sensores y la salida de las luces de advertencia, y el otro carga los datos a la nube mediante NB-IoT. En la entrada se usan optoacopladores para recibir las señales analógicas de los sensores, en la salida un módulo de relés controla las luces de advertencia, y un ADC mide el voltaje para monitorear el nivel de la batería.
Servidor en la nube
Almacena los datos de los sensores cargados y permite la configuración y el monitoreo remotos. La plataforma en la nube registra toda la información reportada, que puede consultarse según distintos criterios, organizarse y descargarse como hojas de cálculo de EXCEL para su análisis.
Aspectos destacados del desarrollo
Robusto y duradero
Diseñado específicamente para aplicaciones inalámbricas al aire libre, resiste los cambios frecuentes del entorno exterior.
Alimentación con energía verde
Elija alimentación solar o eólica según las condiciones del sitio.
Carga de datos a la nube
Los datos se cargan automáticamente al sistema en la nube para que los centros de control de tránsito los monitoreen y analicen.
Alta confiabilidad
Cuenta con un mecanismo de almacenamiento temporal de datos que garantiza la integridad y continuidad de los datos cargados.
Fácil instalación
Sin preocuparse por cableados complejos ni por la instalación de equipos principales; seguro y fácil de instalar.
Actualizaciones remotas
La configuración de los dispositivos y las actualizaciones de firmware se pueden realizar de forma remota mediante IoT, con comodidad y ahorro de mano de obra.
Sistema AIoT de alerta de seguridad vial: la solución óptima para curvas angostas de montaña
- Los sensores detectan un vehículo a punto de entrar en una curva angosta
- La luz de advertencia del lado opuesto parpadea para avisar a los conductores que ya hay un vehículo en la curva, lo que evita la entrada simultánea y reduce los accidentes y la congestión causados por cruces forzados en curvas angostas.
- Alimentado con energía verde (solar o eólica), ideal para zonas montañosas y remotas donde es difícil llevar líneas eléctricas. No hay que preocuparse por el costo ni por las complicadas obras de instalar suministro de red eléctrica, y la instalación no está limitada por el terreno ni la ubicación, por lo que es más segura, más fácil de instalar y más económica.
Aplicación flexible en múltiples tipos de caminos
Los dispositivos de monitoreo adyacentes pueden interconectarse mediante tecnología de comunicación inalámbrica.
Con la app se pueden realizar configuraciones adicionales, lo que permite adaptarlo a una mayor variedad de tipos de intersección.
Success Case

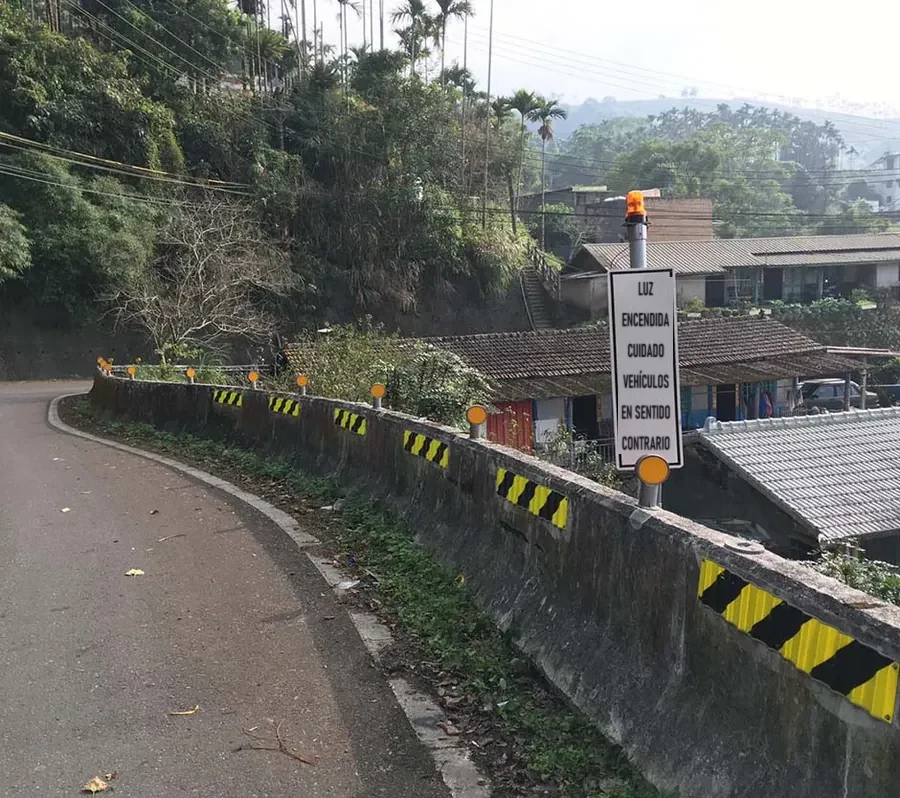

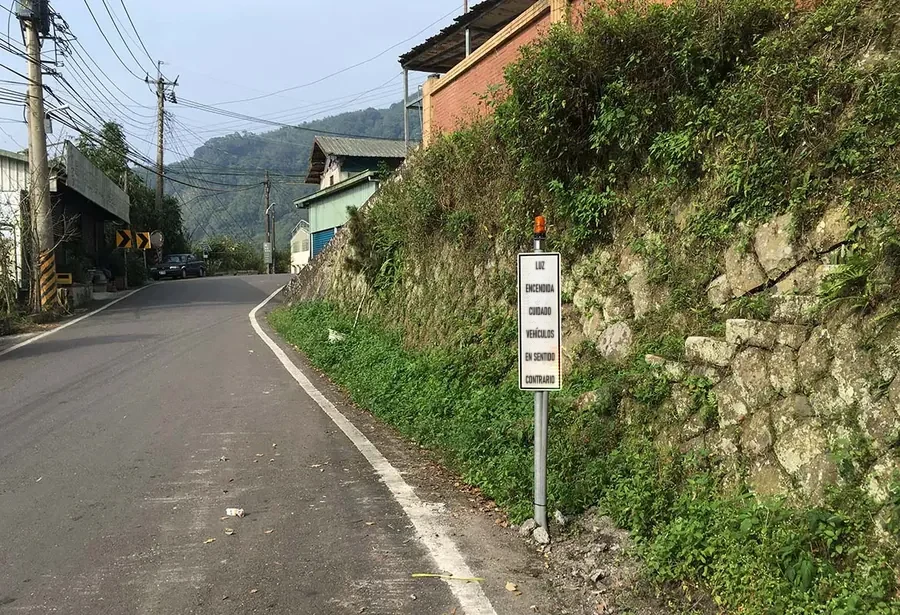

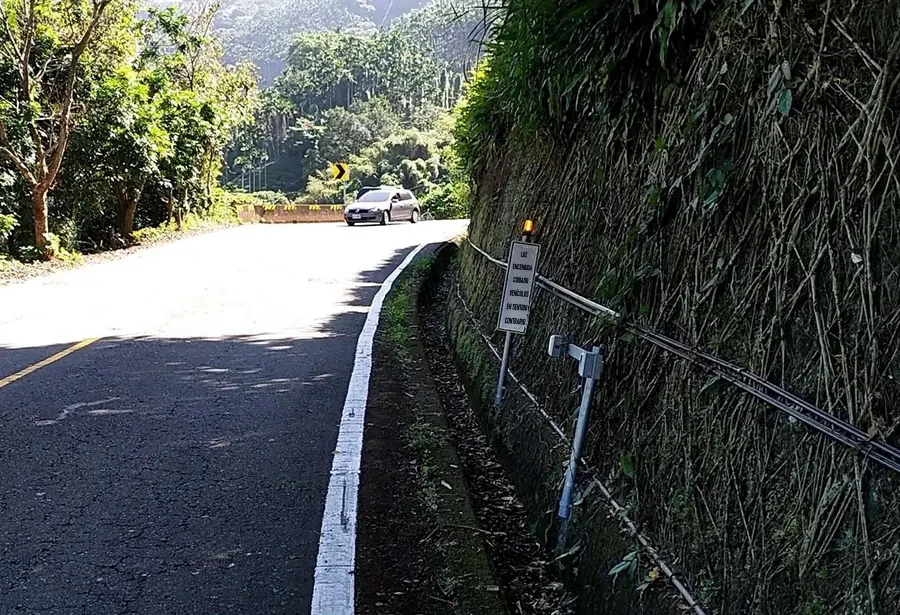

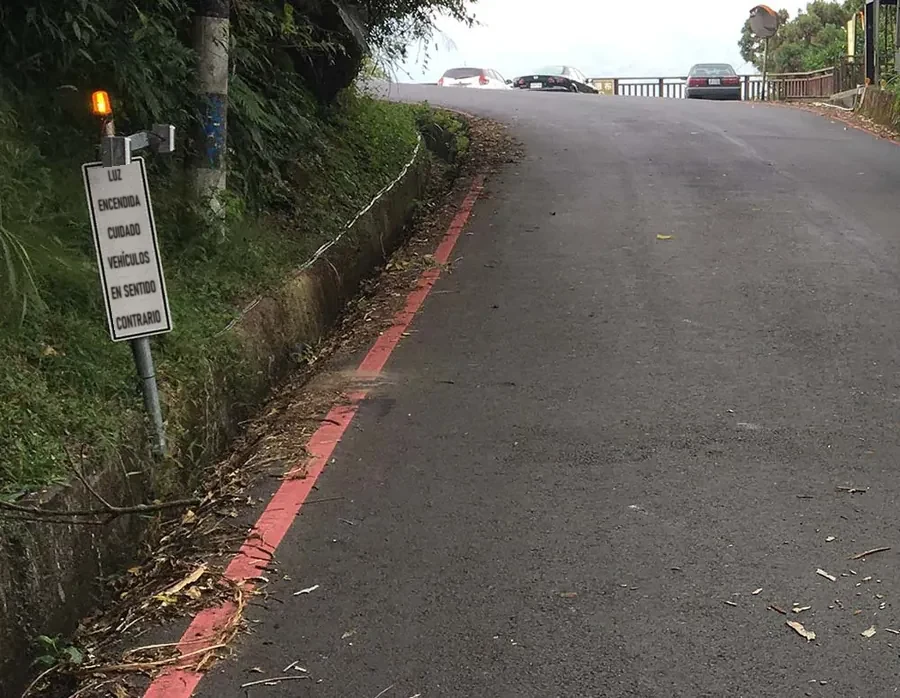

Nuestro cliente ya instaló el sistema en varios tramos de las montañas de Chiayi
