Ikhtisar Proyek
Dalam proyek ini, kami bekerja sama dengan perusahaan survei data transportasi cerdas ternama untuk mengembangkan produk "Perangkat Peringatan Keselamatan Jalan Pegunungan Cerdas", dengan YenProtek menyediakan berbagai dukungan teknologi dasar. Produk ini terutama direncanakan untuk dipasang di jalur wisata utama seperti Meishan (Jalan Kabupaten 166) dan Longmei (Jalan Kabupaten 129) di Chiayi. Kondisi jalan di sana kurang baik, dengan banyak tikungan tajam, persimpangan, dan tanjakan curam, bahkan banyak ruas yang hanya dapat dilalui satu kendaraan. Terutama pada akhir pekan dan hari libur saat arus lalu lintas padat, pengemudi kurang memahami kondisi lalu lintas di depan sehingga terjadi salah penilaian yang menyebabkan kecelakaan. Selain itu, pemasangan sistem pemantauan keselamatan jalan di daerah terpencil terkendala medan: penyaluran listrik sulit dan konstruksinya menantang, yang sering kali disertai biaya pemasangan dan pemeliharaan lanjutan yang sangat besar. Kesulitan ini menjadi salah satu tantangan utama yang ingin diatasi dalam proyek ini.
Berdasarkan berbagai kebutuhan klien, kami mengembangkan "Perangkat Peringatan Keselamatan Jalan Pegunungan Cerdas" untuk daerah luar ruangan yang terpencil, kawasan pegunungan, dan ruas jalan khusus. Tujuannya adalah memberikan peringatan berkedip melalui lampu sinyal LED yang jelas dan real-time, yang menandakan bahwa kendaraan dari arah berlawanan atau dari persimpangan telah memasuki tikungan atau ruas sempit, sehingga pengguna jalan diingatkan untuk waspada terhadap kendaraan dari arah berlawanan dan tidak memasuki bagian tikungan yang sempit secara bersamaan, guna mengurangi kecelakaan dan kemacetan akibat memaksakan berpapasan di tikungan sempit. Mengingat kebutuhan aplikasi nirkabel luar ruangan, perangkat menggunakan desain tahan air yang tahan terhadap kondisi pegunungan yang berubah-ubah. Selain itu, untuk menyesuaikan dengan medan pegunungan yang terpencil, catu daya menggunakan energi hijau dari lingkungan (tenaga surya atau angin), sehingga tidak perlu memikirkan biaya dan pekerjaan rumit untuk menambah sambungan listrik jaringan. Pemasangan tidak dibatasi medan dan lokasi, lebih aman, mudah dipasang, dan lebih hemat biaya konstruksi, sekaligus sangat meningkatkan daya adaptasi sistem.
Selain fungsi peringatan real-time, sistem juga mengunggah data kendaraan dan peringatan yang terkumpul ke cloud, membantu instansi pengatur lalu lintas mengelola dan memelihara sistem di setiap ruas jalan yang terpasang secara lebih efektif, meningkatkan efisiensi manajemen lalu lintas, menekan biaya pemeliharaan sistem, serta mewujudkan persimpangan yang cerdas dan aman untuk lingkungan berkendara yang nyaman.
Saat ini proyek sistem peringatan keselamatan cerdas pegunungan telah dibangun di berbagai lokasi di kawasan pegunungan Chiayi dengan hasil yang baik, dan Pemerintah Kabupaten Chiayi telah merencanakan penambahan titik pemasangan untuk meningkatkan keselamatan berkendara bagi warga pegunungan dan wisatawan.
Detail Proyek
- Klien / Lokasi
- Pemerintah Kabupaten Chiayi
- Periode Proyek
- 2019-2021
- Kategori
- # Transportasi Cerdas # Sistem Peringatan
- Teknologi Sensor
- Teknologi Sensor Inframerah
Metode Implementasi dan Desain Mekanis
Sistem dirancang dengan memasang sensor kendaraan di tepi jalan sebelum tikungan atau di persimpangan. Sensor kendaraan dipadukan dengan logika perhitungan untuk mengenali jenis kendaraan yang melintas (menyaring sepeda motor, sepeda, dan pejalan kaki) dan menentukan arah perjalanan kendaraan. Ketika kendaraan melewati persimpangan atau memasuki area tikungan buta, lampu peringatan akan menyala di ujung lain ruas jalan yang memerlukan peringatan untuk mengingatkan pengguna jalan agar waspada terhadap kendaraan dari arah berlawanan. Bersamaan dengan peringatan tersebut, data terkait juga diunggah ke cloud melalui jaringan sehingga instansi terkait dapat memantau langsung dari jarak jauh.

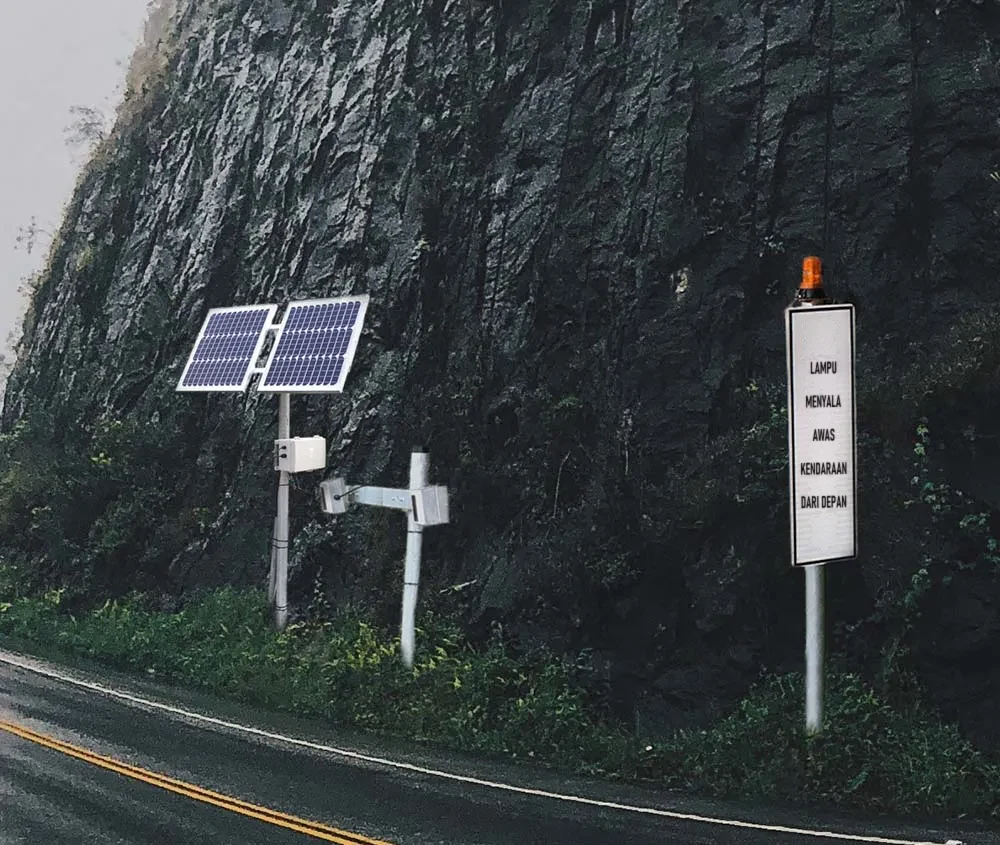

"Sistem Peringatan Keselamatan Cerdas Pegunungan" terdiri dari setidaknya dua set sensor kendaraan yang dipadukan dengan sistem cloud. Sensor kendaraan terutama mencakup modul sensor inframerah, lampu peringatan LED, catu daya, dan sistem kontrol. Karena lokasi pemasangan dan penggunaan utamanya di luar ruangan, desainnya kami buat semudah dan secepat mungkin untuk dipasang dan dilepas, sehingga membantu pemilik proyek menekan tingkat kesulitan dan biaya pemasangan serta pemeliharaan lanjutan. Untuk material badan utama, kami memilih baja tahan karat agar memiliki kekuatan yang cukup dan ketahanan cuaca yang lebih baik.
Modul Sensor Inframerah
- Dua set sensor inframerah digunakan untuk menentukan jenis dan arah perjalanan kendaraan yang melintas.
- Menggunakan sensor inframerah sinar tunggal dengan jangkauan efektif 15M yang dapat mencakup lebar jalan umum di pegunungan.
- Modul pemancar dan penerima inframerah dipasang di kedua sisi jalan secara berhadapan. Pemancar memancarkan sinar inframerah ke penerima; ketika kendaraan melintas, sinar tersebut terputus sehingga dapat dideteksi bahwa ada kendaraan yang lewat. Dua set sensor inframerah di persimpangan yang sama dengan jarak 1M dapat secara efektif menentukan jenis dan arah perjalanan kendaraan.
Lampu Peringatan
Lampu peringatan LED dipasang bersama rambu peringatan pada tiang baja di tepi jalan, dengan fungsi utama memperingatkan kendaraan dari arah berlawanan.
Kotak Catu Daya
- Menggunakan kotak baja tahan karat yang dapat menampung baterai sekaligus menjadi tempat modul manajemen daya tenaga surya. Lubang di sisi kotak memudahkan jalur kabel, dan desain kait di bagian belakang memudahkan pemasangan pada tiang baja sehingga konstruksi lebih cepat.
- Sistem catu daya tenaga surya menyuplai daya untuk pemancar sensor inframerah dan lampu peringatan.
- Modul catu daya tenaga surya: menggunakan panel surya 60W dan modul manajemen daya untuk menyuplai daya sistem. Dengan baterai 55AH, baterai dapat terisi penuh dalam 1~2 hari cerah dengan sinar matahari langsung, dan setelah terisi penuh dapat digunakan selama 7-10 hari saat mendung atau hujan tanpa pengisian dari sinar matahari.
Kotak Kontrol
- Menggunakan kotak baja tahan karat dengan lubang di sisi untuk memudahkan jalur kabel, serta desain kait di bagian belakang yang memudahkan pemasangan pada tiang baja sehingga konstruksi lebih cepat.
- Sistem catu daya tenaga surya menyuplai daya sistem. Modul kontrol mengendalikan deteksi kendaraan dan lampu peringatan, sekaligus dapat terhubung ke jaringan untuk mengunggah informasi terkait ke sistem cloud.
- Papan sirkuit kontrol: terdapat dua modul kontroler, satu untuk memproses input sensor dan output lampu peringatan, dan satu lagi untuk mengunggah data ke cloud melalui NB-IoT. Sisi input menggunakan optocoupler untuk menerima informasi sensor analog, sisi output menggunakan modul relai untuk mengendalikan lampu peringatan, serta dilengkapi satu ADC untuk sensor tegangan guna memantau kapasitas baterai.
Server Cloud
Menyimpan data sensor yang diunggah sekaligus mendukung pengaturan dan pemantauan jarak jauh. Platform cloud mencatat informasi yang dikirimkan, yang dapat ditelusuri berdasarkan berbagai kriteria, serta dapat dirapikan dan diunduh sebagai lembar EXCEL untuk dianalisis dan dimanfaatkan.
Poin Utama Pengembangan
Tangguh dan Kokoh
Dirancang khusus untuk aplikasi nirkabel luar ruangan, tahan terhadap kondisi luar ruangan yang berubah-ubah
Catu Daya Energi Hijau
Pilih catu daya tenaga surya atau angin sesuai kondisi lokasi
Data Diunggah ke Cloud
Data diunggah otomatis ke sistem cloud untuk dipantau dan dianalisis oleh pusat kendali lalu lintas
Keandalan Tinggi
Mekanisme penyimpanan data sementara memastikan data yang diunggah lengkap dan tidak terputus
Pemasangan Mudah
Tanpa perlu instalasi listrik dan pemasangan perangkat host yang rumit, aman dan mudah dipasang
Pembaruan Jarak Jauh
Pengaturan perangkat dan pembaruan firmware dapat dilakukan dari jarak jauh melalui IoT, praktis dan hemat tenaga
Sistem Peringatan Keselamatan Jalan AIoT - Solusi Terbaik untuk Tikungan Sempit di Pegunungan
- Sensor mendeteksi kendaraan yang akan memasuki tikungan sempit
- Lampu peringatan di arah berlawanan berkedip untuk memberi tahu pengemudi bahwa sudah ada kendaraan di area tikungan, agar tidak masuk bersamaan sehingga mengurangi kecelakaan dan kemacetan akibat memaksakan berpapasan di tikungan sempit.
- Menggunakan catu daya energi hijau dari lingkungan (tenaga surya atau angin), sangat cocok untuk kawasan pegunungan dan daerah terpencil yang sulit dijangkau jaringan listrik. Tidak perlu memikirkan biaya dan pekerjaan rumit untuk menambah sambungan listrik jaringan, pemasangan tidak dibatasi medan dan lokasi, lebih aman, mudah dipasang, dan lebih hemat biaya konstruksi.
Dapat Diterapkan secara Fleksibel pada Berbagai Tipe Jalan
Perangkat pemantauan yang berdekatan dapat saling terhubung melalui teknologi komunikasi nirkabel.
Pengaturan lebih lanjut dapat dilakukan melalui aplikasi, sehingga dapat disesuaikan dengan lebih banyak tipe persimpangan jalan.
Success Case

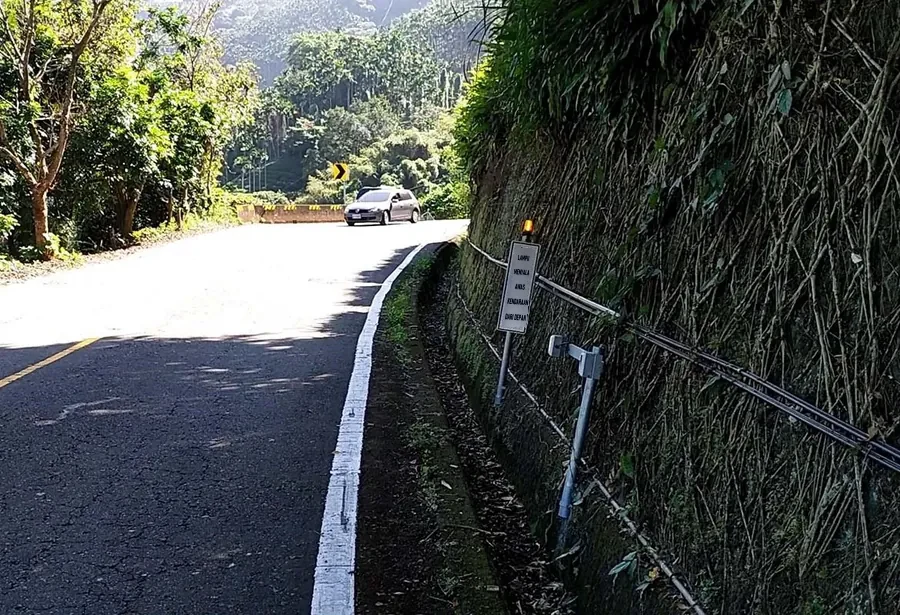

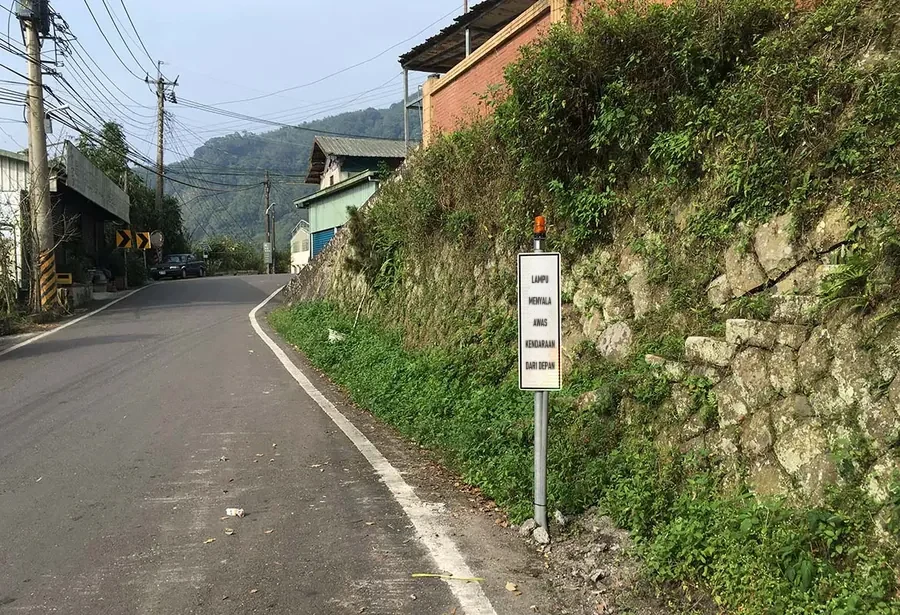

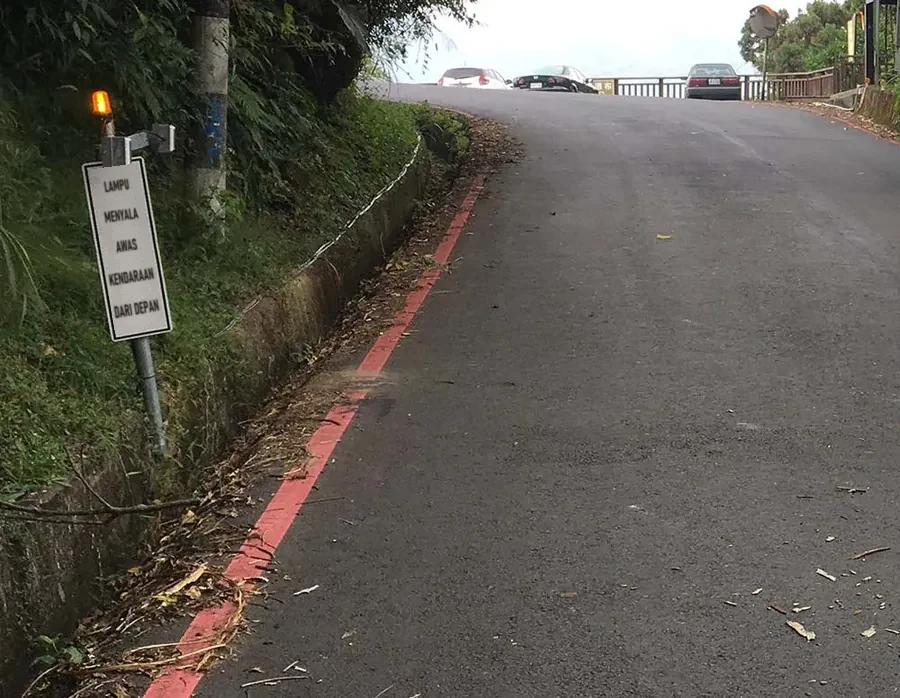

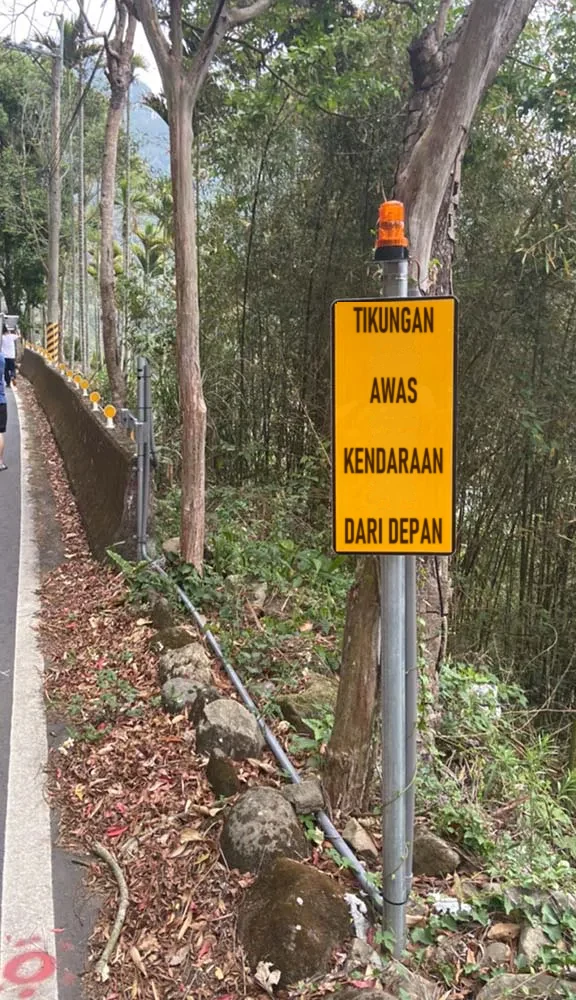

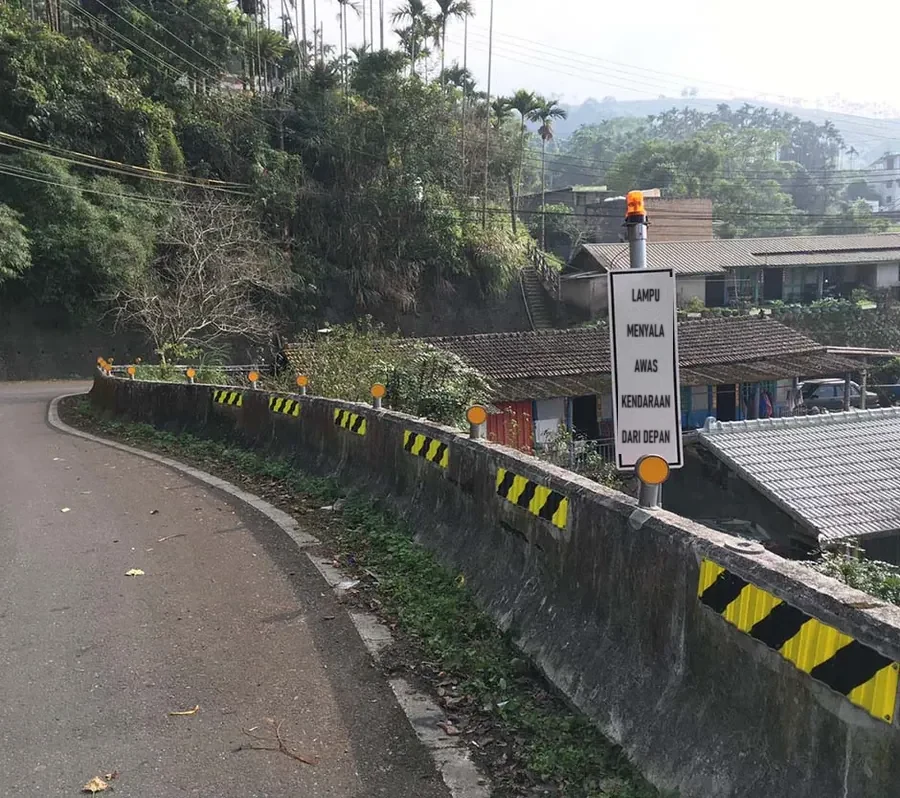

Saat ini klien kami telah memasang sistem ini di berbagai ruas jalan di kawasan pegunungan Chiayi
