아쿠아포닉스 모니터링 시스템 Aquaponics Monitoring System

눈에 보이는 수질,
살아 있는 시스템.

수위, 수온, 어군 활동을 언제든 확인하고, 먹이를 줬는지, 수질 검사 시기가 됐는지는 시스템이 기억해 드립니다.

아쿠아포닉스 모니터링 시스템(Aquaponics Monitoring System)은 YenProtek이 대만 유수 대학의 기술 이전을 받아 개발한 클라우드 시스템입니다. 센싱, 실시간 영상, 원격 급이를 결합하고 수동 수질 검사까지 같은 장부에 담아 시스템이 건강한지 판단하도록 돕습니다.

시스템 데모 예약 시스템 화면 보기
  • 휴대폰, 태블릿, PC
  • 6개 인터페이스 언어
  • 다크 모드
  • 설치 불필요
  • 실시간 푸시

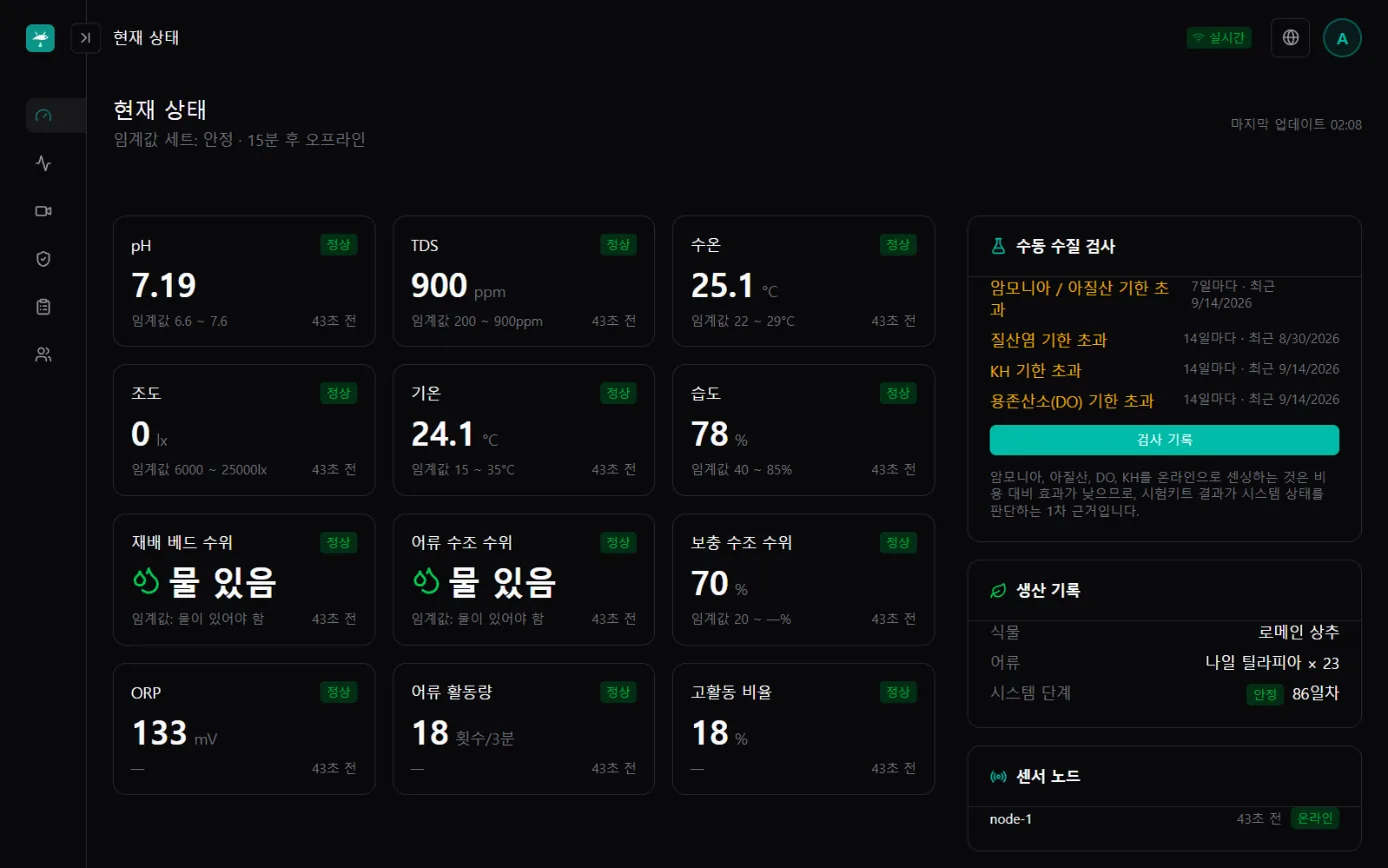

아쿠아포닉스 모니터링 시스템의 현재 상태 화면(다크 모드): 지표 카드, 수동 검사 알림, 양식 이력

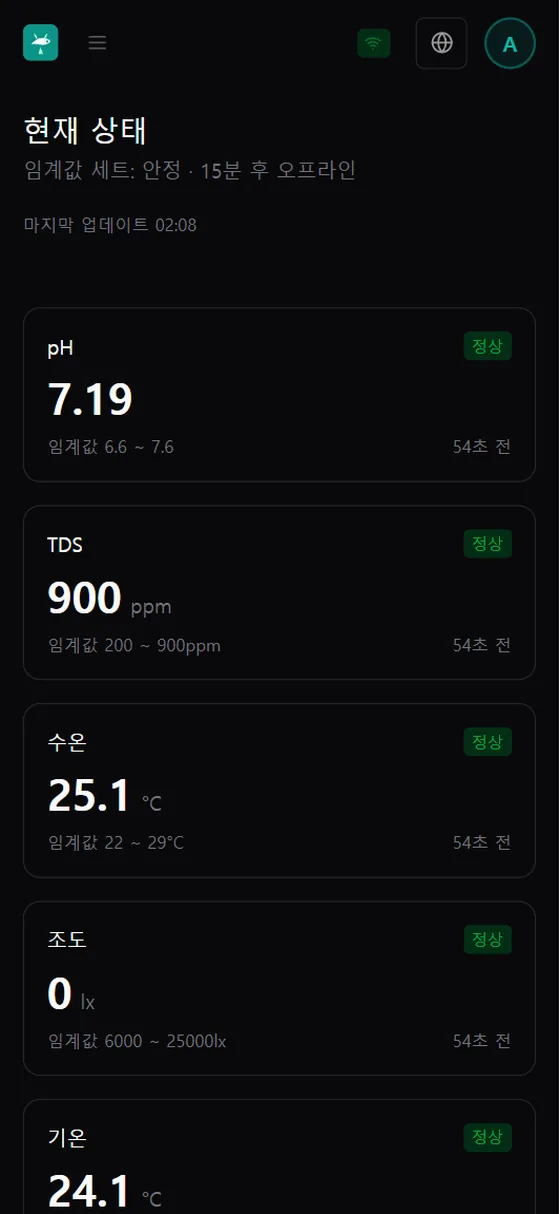

휴대폰의 현재 상태 화면(다크 모드): 지표 카드가 순서대로 배치됨
6가지 기록
수질, 급이, 물갈이, 식물, 어류, 양식 이력
수동 기록을 한곳에서 관리
2가지 기준값
사이클링 기간과 안정기에 각각 한 세트
새 시스템에서 경보가 계속 울리지 않음
연속 판정
연속 여러 건이 이상일 때만 경보
한 건의 튀는 값으로 방해하지 않음
6개 언어
번체 중국어, 영어, 일본어, 태국어, 베트남어, 말레이어
사용자마다 각자 선택

아쿠아포닉스가 자주 실패하는 이유

문제는 대부분 장비가 아니라
아무도 기억하지 못한다는 것입니다.

먹이 과다

남은 사료는 수질을 악화시킵니다. 시스템이 급이 5분 후 잔여 사료 유무를 입력하도록 요청하므로, 다음 급이량을 가늠할 수 있습니다.

수질 검사를 잊음

새 시스템은 자주 검사하고 안정되면 주기를 늘려도 되지만, 잊기 쉽습니다. 시스템이 단계에 맞춰 어떤 항목을 언제까지 검사해야 하는지 알려 줍니다.

물 부족을 놓침

급수 탱크가 바닥나거나 수위가 떨어져도 현장에 없으면 알 수 없습니다. 재배 베드, 수조, 급수 탱크의 상태를 언제든 확인할 수 있습니다.

기능

현재 상태를 한눈에 파악하고, 현장에 없어도 보고 먹이도 줄 수 있습니다

센서 실시간 푸시, 이벤트 연속 판정, 중복 방지 원격 급이를 제공하며, 수동 수질 검사는 시스템 건강을 판단하는 주된 근거입니다.

현재 상태

pH, TDS, ORP, 수온, 밝기, 기온, 습도, 재배 베드와 수조 수위, 급수 탱크 수위, 어군 활동을 한 페이지에 모았습니다. 카드마다 기준값과 상태가 표시되며, 오래된 데이터는 따로 표시됩니다.

  • 시스템 단계: 사이클링 기간과 안정기에 각각 한 세트의 기준값 적용
  • 수동 검사 항목별 주기와 마지막 검사 날짜
  • 센서 노드 연결 상태

영상과 급이

휴대폰에서 수조 화면을 저지연 스트리밍으로 바로 확인하고, 급이량을 입력해 원격 급이할 수 있습니다. 방금 급이했다면 시스템이 다시 급이할지 먼저 묻습니다.

  • 카메라 신호가 없으면 마지막 화면의 시각을 표시
  • 보조 조명, 급수 펌프, 에어펌프를 수동 또는 자동으로 켜고 끔
  • 물이 부족하거나 급수 탱크가 바닥나면 급수는 항상 작동하지 않음

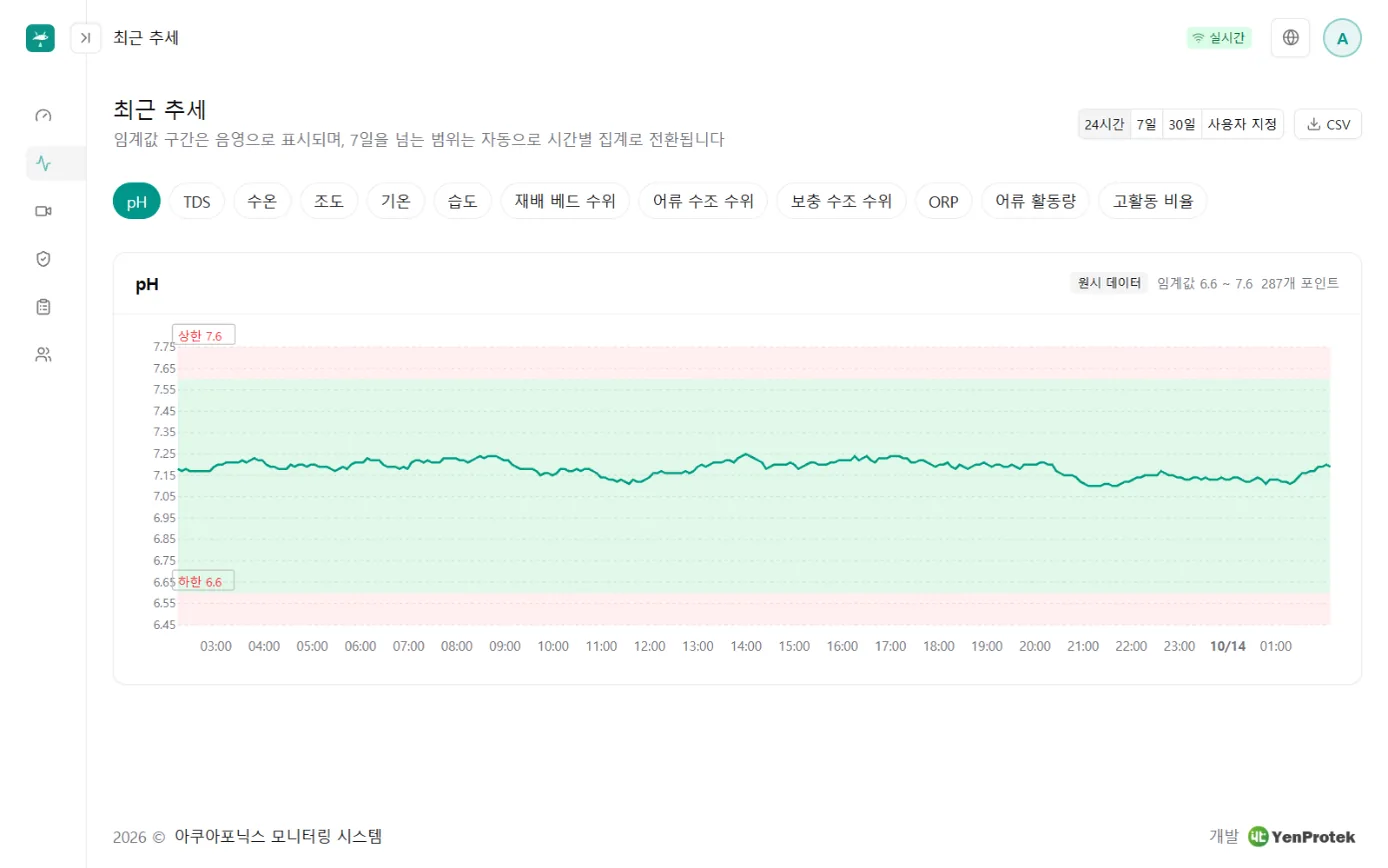

최근 변화

24시간, 7일, 30일 또는 사용자 지정 구간의 추이 그래프에 안전 범위가 색 띠로 표시됩니다. 7일을 넘으면 자동으로 시간별 집계로 바뀝니다.

이벤트와 경보

연속 여러 건이 범위를 벗어나야 경보가 발생하고 복구 시에도 완충이 있습니다. 지표별로 상·하한, 변화율, 관찰 시간을 설정하거나 경보 없이 기록만 할 수 있습니다.

여섯 가지 기록

수질 검사, 급이, 물갈이, 식물, 어류, 양식 이력을 한곳에서 관리하며 CSV로 내보낼 수 있습니다.

작동 방식

센싱, 판정, 푸시, 그리고 설비 제어까지

센서 노드와 카메라가 데이터를 클라우드로 보내면, 클라우드가 기준값에 따라 연속 판정하여 휴대폰으로 푸시합니다. 조명, 급수, 에어레이션, 급이도 클라우드가 명령을 내리며, 실행하면 안 되는 동작은 안전 인터락이 막습니다.

  1. 센서 노드 수온, 수위, 밝기, 기온·습도, TDS, ORP, 어군 활동
  2. 카메라 저지연 실시간 영상, 마지막 프레임 시각 보존
  3. 클라우드 판정 사이클링 기간 또는 안정기 기준값으로 연속 판정, 이벤트 생성, 통계 산출
  4. 휴대폰과 PC 실시간 푸시, 영상 확인, 기록 등록, 명령 전송
  5. 안전 인터락 물이 부족하거나 급수 탱크가 바닥나면 급수하지 않음, 노드 오프라인 시 급이 명령 만료 및 비활성화
  6. 액추에이터 보조 조명, 급수 펌프, 에어펌프, 급이

시스템 단계

사이클링 기간과 안정기는 서로 다른 잣대로 판단합니다

새 시스템은 아직 질화 박테리아가 충분히 자라지 않아 암모니아와 아질산이 높게 나오는 것이 정상입니다. 시스템은 가동 일수에 따라 기준값 세트와 검사 주기를 전환하므로 처음부터 경보가 계속 울리지 않습니다.

  1. 0일차: 가동 시작 품종과 어류 개체 수를 등록하면 시스템이 가동 일수 계산을 시작합니다
  2. 사이클링 기간(기본 0~42일) 암모니아와 아질산 검사를 기본 2일마다 안내하며, 높게 나오는 것은 정상이므로 사이클링 기간 기준값 세트로 판단합니다
  3. 안정기 암모니아와 아질산 검사를 기본 7일마다 안내하며, 안정기 기준값 세트로 전환되고 기한이 지났을 때만 알려 드립니다

일수와 주기는 시스템 기본값이며, 어종과 현장 이력에 맞게 조정할 수 있습니다.

시스템 화면

매일 여는 화면

현재 상태

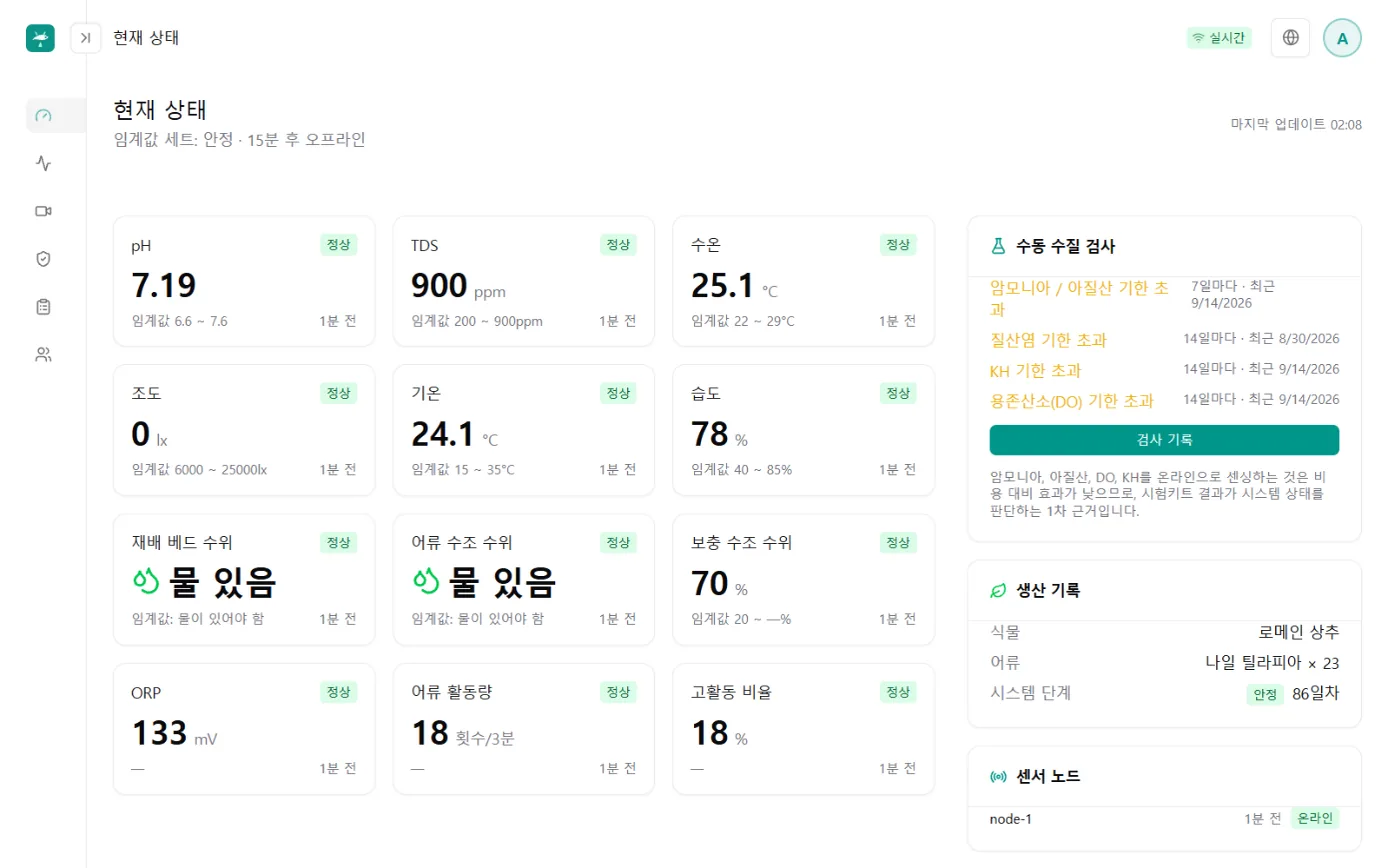

현재 상태 화면: pH, TDS, 수온, 밝기, 수위 등 지표 카드, 오른쪽에는 수동 수질 검사의 기한 알림과 양식 이력

실제 시스템 화면이며, 데이터는 데모용 예시입니다

열자마자 각 지표의 현재 값, 기준값, 상태가 보이고, 오른쪽에는 수동 검사의 기한 현황과 양식 이력이 함께 나열됩니다.

  • 지표 카드마다 기준값과 업데이트 시각 표시
  • 기한이 지난 검사 항목을 바로 알림
  • 시스템 단계와 가동 일수를 한눈에 확인

이벤트와 경보

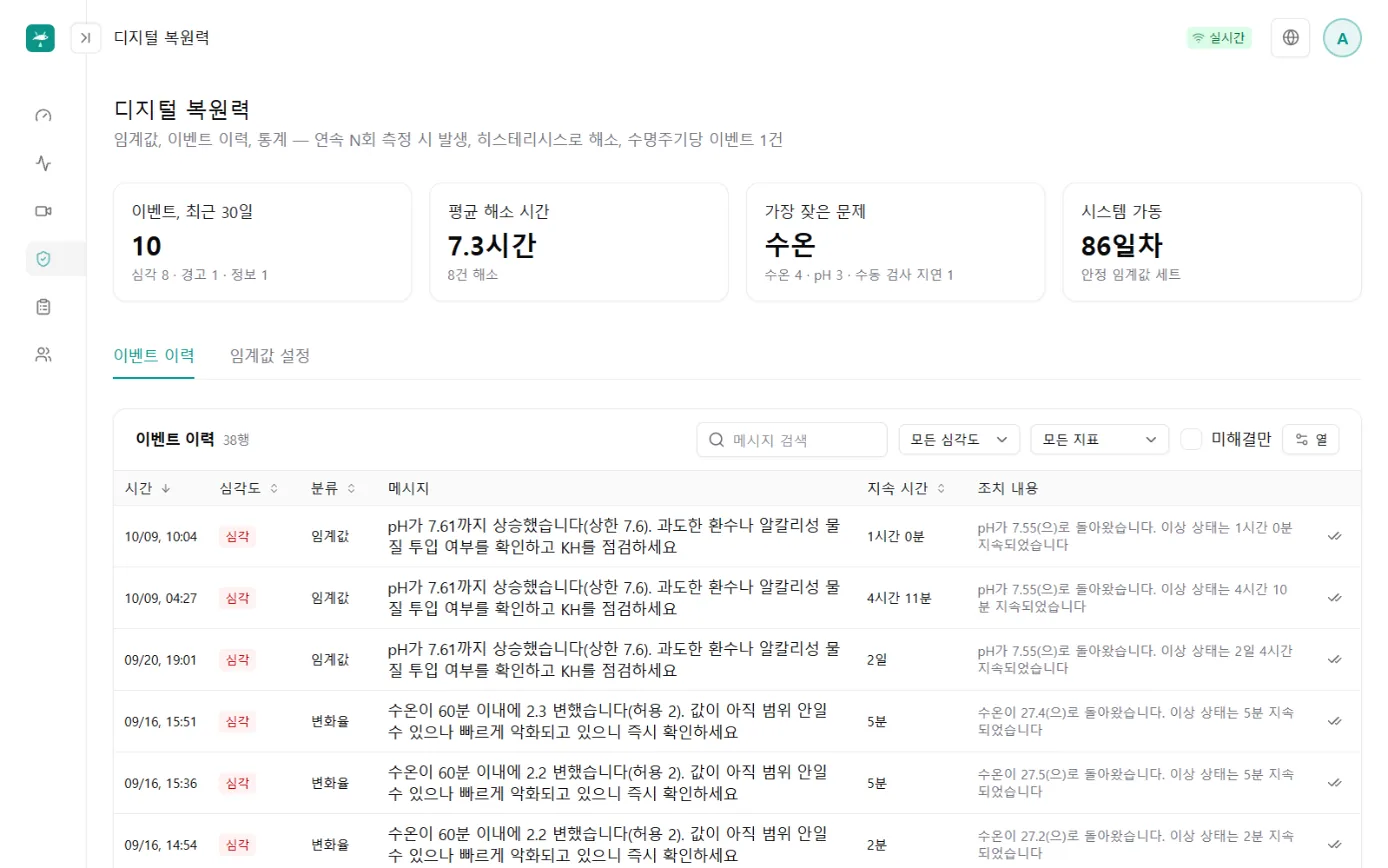

이벤트와 경보 화면: 최근 30일 이벤트 수, 평균 해제 시간, 가장 자주 이상이 발생한 지표의 통계 카드와 그 아래 이벤트 이력 표

실제 시스템 화면이며, 데이터는 데모용 예시입니다

최근 30일간 이벤트가 몇 번 발생했는지, 평균 해제까지 얼마나 걸렸는지, 어떤 지표에 문제가 가장 많았는지를 한 페이지에서 확인할 수 있으며, 이벤트마다 조치 내용을 기록할 수 있습니다.

  • 이벤트는 심각, 경고, 안내 3단계
  • 연속 여러 건일 때 발동, 해제에는 완충 적용
  • 기준값 설정과 이벤트 이력이 같은 페이지에

여섯 가지 기록

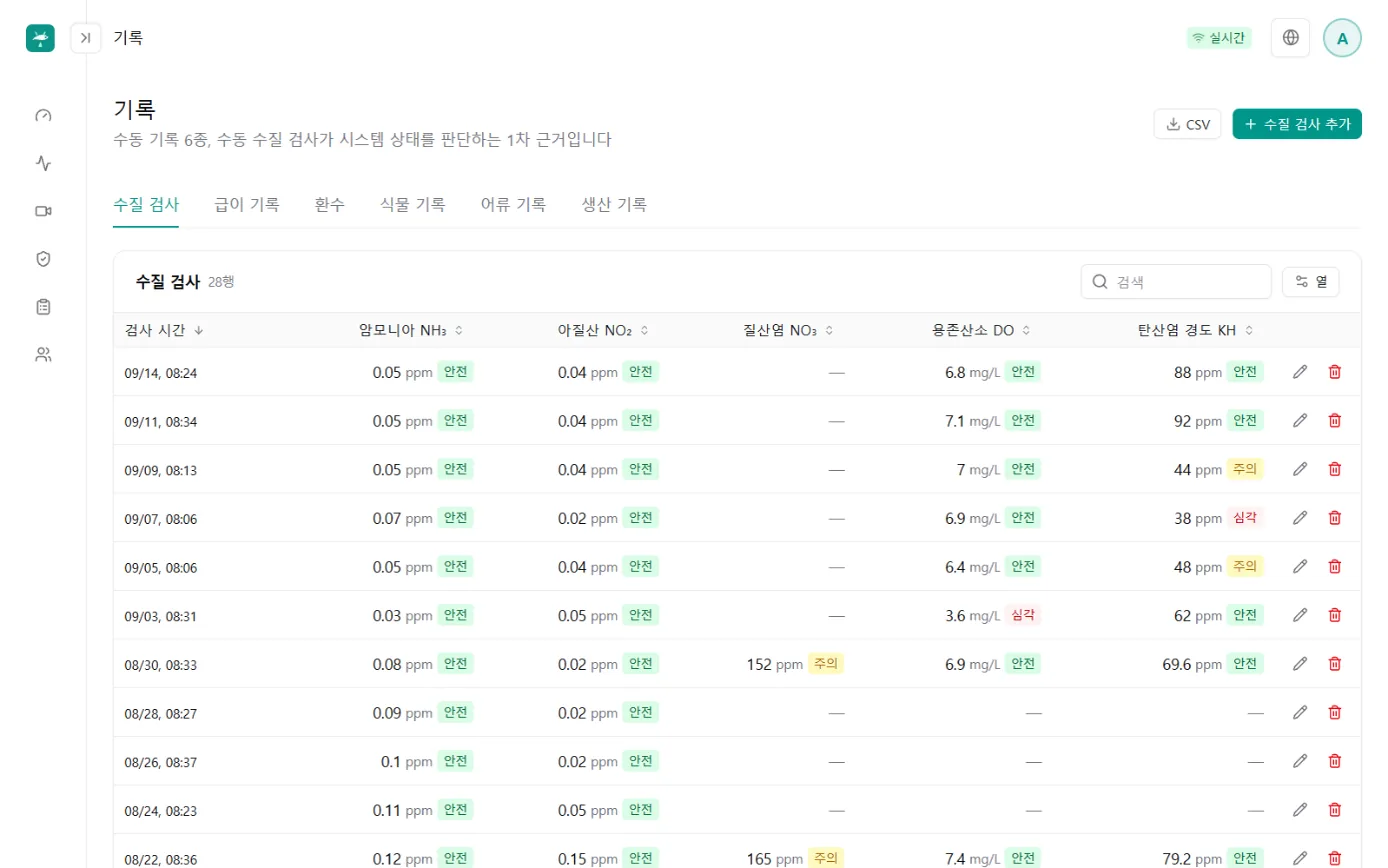

여섯 가지 기록 화면: 수질 검사 표, 암모니아성 질소, 아질산, 용존산소, 탄산염 경도 결과마다 안전 또는 주의 표시

실제 시스템 화면이며, 데이터는 데모용 예시입니다

암모니아성 질소, 아질산, 질산염, 용존산소, 탄산염 경도를 등록하면 시스템이 안전값 구간에 따라 안전, 주의, 위험으로 표시합니다. 급이, 물갈이, 식물, 어류, 양식 이력도 이곳에서 관리합니다.

  • 검사 결과마다 안전, 주의, 위험 자동 표시
  • 위험값은 이벤트가 자동으로 생성됨
  • 여섯 가지 기록 모두 CSV로 내보내기 가능

수동 검사

수질은 직접 검사하고, 해석은 시스템이 합니다

암모니아성 질소, 아질산, 질산염, 용존산소, 탄산염 경도, 시약 pH를 등록하면 시스템이 내장된 안전값 구간에 따라 안전, 주의, 위험으로 표시하고, 위험값은 이벤트를 자동으로 생성합니다.

  1. 기한 알림

    홈에 항목별 검사 주기와 마지막 검사 날짜가 나열되고, 기한이 지난 항목은 바로 표시됩니다.

  2. 결과 등록

    검사값과 검사자를 입력하고 시약 브랜드와 메모를 남길 수 있습니다.

  3. 자동 판독

    항목마다 안전값 구간에 따라 표시하며, 위험값은 이벤트를 생성하고 조치 과정은 이벤트 이력에 남습니다.

안전값 구간(예시)

  • 암모니아성 질소 NH₃
  • 아질산 NO₂
  • 질산염 NO₃
  • 용존산소 DO
  • 탄산염 경도 KH
  • 시약 pH
  • 안전주의위험

구간은 시스템 기본값이며 양식 대상과 현장 이력에 맞게 조정할 수 있습니다. 공식 웹사이트에는 수치를 게재하지 않으며, 시스템 내 기준값 표를 따릅니다.

역할과 프로세스

한 가족, 한 학급이
각자 볼 것을 봅니다.

계정은 관리자가 생성하며 자체 가입은 지원하지 않습니다. 급이와 설비 조작에는 관리자 권한이 필요합니다.

관리자

  • 구성원 계정 생성 및 역할 설정
  • 기준값과 시스템 단계 조정
  • 원격 급이 및 액추에이터 조작

책임자

  • 모든 상태, 추이, 이벤트 조회
  • 각종 기록 등록 및 수정
  • 데이터 내보내기

현장 담당자

  • 수질 검사, 급이, 물갈이 등록
  • 식물과 어류 변동 등록
  • 이벤트 처리 완료 표시

읽기 전용

  • 상태, 추이, 영상 조회
  • 기록과 이벤트 조회
  • 데이터 수정 불가

도입 프로세스

네 단계로 시작

  1. 시스템 현황 공유

    수조, 재배 베드, 급수 탱크 구성과 확인하고 싶은 항목을 알려 주세요.

  2. 센서 노드와 카메라 설치

    현장 구성에 맞춰 센서 노드, 카메라, 제어할 설비를 설치합니다.

  3. 계정 생성 및 기준값 설정

    관리자가 구성원 계정을 만들고 어종과 작물에 맞게 기준값과 검사 주기를 조정합니다.

  4. 매일 상태 확인, 알림에 따라 수질 검사

    이상이 생기면 시스템을 열어 이벤트와 영상을 확인하고, 조치 후 처리 완료로 표시합니다.

플랫폼

휴대폰으로 바로 사용, 각자 자기 언어로

휴대폰, 태블릿, PC 모두 사용 가능

브라우저로 열면 바로 사용할 수 있어 설치가 필요 없고, 휴대폰 홈 화면에 추가해 앱처럼 실행할 수도 있습니다.

여섯 가지 인터페이스 언어

사용자마다 각자 인터페이스 언어를 선택합니다.

  • 繁體中文
  • English
  • 日本語
  • ไทย
  • Tiếng Việt
  • Bahasa Melayu

다크 모드

기기 설정을 따르거나 수동으로 전환할 수 있어, 야간 순찰 시에도 화면이 눈부시지 않습니다.

역할별 권한 설정

역할마다 볼 수 있는 범위와 수정할 수 있는 범위가 다릅니다. 계정은 관리자가 생성하며 자체 가입은 지원하지 않고, 퇴사나 담당자 변경 시 계정을 비활성화합니다.

화면 실시간 업데이트

센서 데이터와 이벤트가 화면으로 실시간 전송되어 새로 고침이 필요 없습니다. 연결 상태를 언제든 확인할 수 있고 연결이 끊기면 표시됩니다.

모든 수정 이력 보존

기준값과 중요 데이터를 수정할 때마다 기록이 남아 점검 시 근거가 됩니다.

함께 쓰는 하드웨어

센싱과 제어까지, YenProtek 자체 하드웨어로

수질, 환경, 장비 제어까지 모두 YenProtek 자체 제품으로, 센싱부터 원격 제어까지 한 번에 해결합니다.

AquaPack | 수질 측정

pH, 수온 등 수질 데이터를 측정해 클라우드로 업로드합니다. 상업 양식이나 연구 현장에서 용존산소와 암모니아성 질소를 온라인으로 연속 모니터링해야 할 때는 AquaPack으로 보완합니다.

FarmerPack | 환경 측정

기온, 습도, 조도를 측정해 보광과 환기 조건을 판단합니다.

Smart Control Box | 장비 켜기·끄기

보광등, 급수 펌프, 에어펌프, 급이 장비를 Smart Control Box로 켜고 끄며, 수동 또는 조건에 따라 자동으로 실행합니다.

자주 묻는 질문

아쿠아포닉스 모니터링 시스템은 어떤 항목을 모니터링할 수 있습니까?

센서 노드가 수온, 밝기, 기온, 습도, TDS, ORP, 재배 베드와 수조의 수위, 급수 탱크 수위, 어군 활동을 상시 측정합니다. 암모니아성 질소, 아질산, 질산염, 용존산소, 탄산염 경도, 시약 pH는 수동으로 검사한 뒤 등록하며, 시스템이 각 결과의 위험도를 표시합니다.

암모니아성 질소와 아질산은 왜 수동으로 검사해야 합니까?

시스템은 시약 검사 결과를 시스템 건강 여부를 판단하는 주된 근거로 삼고, 시스템 단계에 따라 검사 주기를 안내합니다. 기한이 지났을 때만 알려 드리므로 매일 검사할 필요는 없습니다.

사이클링 기간이란 무엇이며, 얼마나 자주 검사해야 합니까?

시스템은 기본적으로 0일부터 42일까지를 사이클링 기간으로 봅니다. 이 기간에는 암모니아와 아질산이 높게 나오는 것이 정상이므로 별도의 기준값 세트로 판단하며, 처음부터 경보가 계속 울리지 않습니다. 기본 설정은 사이클링 기간에는 2일마다, 안정기에는 7일마다 암모니아와 아질산 검사를 안내하며, 이는 시스템 기본값으로 현장에 맞게 조정할 수 있습니다.

집에 없을 때 휴대폰으로 먹이를 줄 수 있습니까? 중복 급이는 방지됩니까?

가능합니다. 관리자가 휴대폰에서 급이량을 입력하면 원격으로 급이할 수 있으며, 급이 전에 마지막 급이 시각을 표시하고 확인을 요청하여 중복 급이를 막습니다. 센서 노드가 오프라인이면 급이 기능이 비활성화되고, 명령은 10분 후 만료됩니다.

잔여 사료는 왜 기록해야 합니까?

급이 5분 후에 잔여 사료 유무를 입력하면 급이량을 조정하는 근거가 됩니다. 과다 급이는 아쿠아포닉스가 실패하는 가장 흔한 원인 중 하나입니다.

조명과 급수를 자동으로 할 수 있습니까?

가능합니다. 조명은 설정한 시간대 안에서 일일 목표 시간에 미달하고 밝기가 하한 미만일 때만 켜집니다. 급수는 물이 부족하거나 급수 탱크가 바닥났을 때는 하지 않으며, 자동 급수는 하루 최대 3회(시스템 기본값)입니다.

경보가 계속 오탐으로 울리지 않습니까?

그렇지 않습니다. 연속 여러 건이 범위를 벗어나야 발동하고 해제에도 완충이 있어, 한 건의 튀는 값으로는 경보가 울리지 않습니다. 지표별로 기준값을 조정하거나 경보 없이 기록만 하도록 설정할 수 있습니다.

어떤 하드웨어가 필요합니까?

수질은 AquaPack으로, 기온·습도·조도는 FarmerPack으로 측정하며, 보광등·급수 펌프·에어펌프·급이 장비는 Smart Control Box로 켜고 끕니다. 카메라와 구성은 현장 요구에 맞춰 설계합니다.

화면은 어떤 언어를 지원합니까?

번체 중국어, 영어, 일본어, 태국어, 베트남어, 말레이어 6개 언어를 지원하며, 다크 모드도 지원하고 휴대폰 홈 화면에 추가해 사용할 수 있습니다.

먼저 볼 수 있는 온라인 데모가 있습니까?

온라인 데모를 예약하실 수 있으며, 데모 시스템으로 모든 화면을 안내해 드립니다(데모 데이터는 가상의 예시입니다). 수조, 재배 베드, 급수 탱크 구성을 알려 주시면 함께 적합한 설정을 살펴보겠습니다.
