Visão geral do projeto
Neste projeto, fizemos parceria com uma renomada empresa de levantamento de dados de trânsito inteligente para desenvolver o “Dispositivo inteligente de alerta de segurança viária para estradas de montanha”, com a YenProtek fornecendo todo o suporte técnico de base. O produto está previsto principalmente para instalação em rotas turísticas importantes, como Meishan (County Road 166) e Longmei (County Road 129), em Chiayi. As condições das estradas nessas áreas são ruins, com muitas curvas fechadas, bifurcações e aclives acentuados, e muitos trechos permitem a passagem de apenas um veículo por vez. Principalmente nos fins de semana e feriados, quando o trânsito é intenso, os motoristas não têm conhecimento suficiente das condições à frente, o que leva a erros de avaliação e acidentes. Além disso, instalar sistemas de monitoramento de segurança viária em áreas remotas é difícil devido às limitações do terreno: levar energia elétrica é complicado e a obra é desafiadora, o que costuma gerar altos custos de instalação e de manutenção posterior. Superar essas dificuldades foi um dos principais desafios deste projeto.
Com base nos requisitos do cliente, desenvolvemos o “Dispositivo inteligente de alerta de segurança viária para estradas de montanha” para áreas externas remotas, regiões montanhosas e trechos viários especiais. Seu objetivo é emitir alertas intermitentes claros e em tempo real por meio de sinaleiros LED, indicando que um veículo no sentido contrário ou vindo de uma via lateral já entrou na curva ou no trecho estreito. Isso lembra os usuários da via de ficar atentos aos veículos no sentido contrário e evitar entrar ao mesmo tempo em curvas estreitas, reduzindo acidentes e congestionamentos causados por cruzamentos forçados em curvas apertadas. Para atender às necessidades de aplicações sem fio em ambientes externos, o dispositivo tem design à prova d'água, resistente às condições variáveis da montanha. Para se adaptar ao terreno montanhoso remoto, é alimentado por energia verde (solar ou eólica), eliminando o custo e as obras complexas de instalar alimentação da rede elétrica. A instalação não é limitada pelo terreno nem pela localização, tornando-a mais segura, mais fácil e mais econômica, além de aumentar muito a adaptabilidade do sistema.
Além dos alertas em tempo real, o sistema também envia para a nuvem os dados coletados de veículos e alertas, ajudando as autoridades de gestão de trânsito a administrar e manter com mais eficácia cada trecho onde está instalado. Isso aumenta a eficiência da gestão do trânsito, reduz os custos de manutenção do sistema e cria cruzamentos inteligentes e seguros para uma circulação tranquila.
O sistema inteligente de alerta de segurança para áreas de montanha já foi implantado em vários pontos das montanhas de Chiayi com bons resultados, e o Chiayi County Government (governo do condado de Chiayi) planeja adicionar mais locais para aumentar ainda mais a segurança viária de moradores e visitantes da região montanhosa.
Detalhes do projeto
- Cliente / Local
- Chiayi County Government
- Período do projeto
- 2019-2021
- Categoria
- # Trânsito inteligente # Sistema de alerta
- Tecnologia de sensoriamento
- Tecnologia de detecção infravermelha
Implementação e projeto mecânico
O sistema instala sensores de veículos à margem da via antes das curvas ou nas bifurcações. Combinados com lógica de cálculo, os sensores identificam o tipo de veículo que passa (filtrando motocicletas, bicicletas e pedestres) e determinam seu sentido de circulação. Quando um veículo passa por um cruzamento ou entra em uma curva cega, uma luz de alerta é acionada na outra extremidade do trecho que precisa de alerta, avisando os usuários da via sobre veículos no sentido contrário. Ao mesmo tempo, os dados relacionados são enviados para a nuvem pela rede, permitindo que as autoridades responsáveis monitorem remotamente.

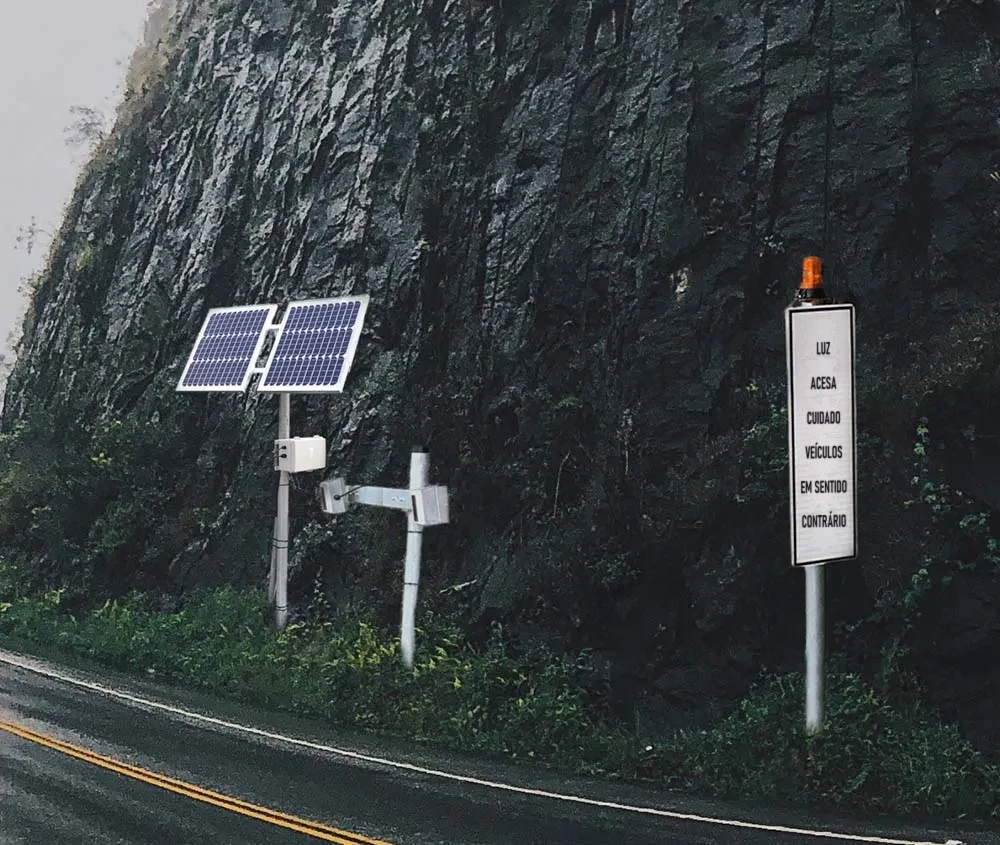

O “Sistema inteligente de alerta de segurança para áreas de montanha” é composto por pelo menos dois conjuntos de sensores de veículos e um sistema em nuvem. Cada conjunto de sensores inclui principalmente um módulo de detecção infravermelha, uma luz de alerta LED, fonte de alimentação e um sistema de controle. Como o sistema é instalado em ambientes externos, nós o projetamos para montagem e desmontagem rápidas e fáceis, ajudando os proprietários a reduzir a dificuldade e o custo da instalação e da manutenção posterior. O corpo principal é de aço inoxidável, garantindo resistência mecânica suficiente e melhor resistência às intempéries.
Módulo de detecção infravermelha
- Dois conjuntos de sensores infravermelhos determinam o tipo de veículo e o sentido de circulação quando os veículos passam.
- Sensores infravermelhos de feixe único com alcance efetivo de 15M, que cobrem a largura das estradas de montanha comuns.
- Os módulos transmissor e receptor infravermelhos são instalados em lados opostos da via, um de frente para o outro. O transmissor emite um feixe infravermelho para o receptor; quando um veículo passa, o feixe é interrompido, indicando a passagem de um veículo. Dois conjuntos de sensores infravermelhos no mesmo cruzamento, espaçados 1M entre si, conseguem determinar com eficácia o tipo de veículo e o sentido de circulação.
Luz de alerta

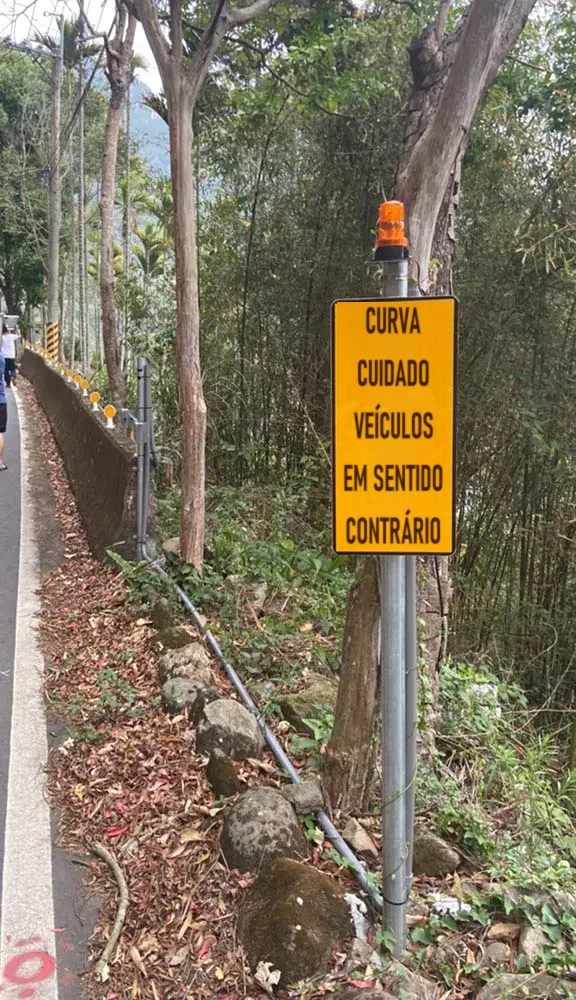

A luz de alerta LED é fixada em um poste de aço junto com uma placa de advertência à margem da via; sua principal função é alertar os veículos no sentido contrário.
Caixa de alimentação
- O gabinete de aço inoxidável abriga a bateria e fixa o módulo de gerenciamento de energia solar. As aberturas laterais facilitam a passagem dos cabos, e um gancho na parte traseira permite fixar a caixa em um poste de aço para uma instalação rápida.
- Um sistema de energia solar alimenta o transmissor do sensor infravermelho e a luz de alerta.
- Módulo de energia solar: um painel solar de 60W e um módulo de gerenciamento de energia fornecem a alimentação do sistema. Com uma bateria de 55AH, o sistema consegue carregá-la totalmente em 1–2 dias ensolarados com luz solar direta e, depois de carregada, pode funcionar por 7–10 dias em tempo chuvoso ou nublado sem recarga solar.
Caixa de controle
- Gabinete de aço inoxidável com aberturas laterais para facilitar a passagem dos cabos e um gancho na parte traseira para fixação em poste de aço, permitindo uma instalação rápida.
- Alimentado pelo sistema de energia solar, o módulo de controle comanda a detecção de veículos e as luzes de alerta, e se conecta à rede para enviar as informações relacionadas ao sistema em nuvem.
- Placa de circuito de controle: dois módulos controladores; um processa a entrada dos sensores e a saída das luzes de alerta, e o outro envia os dados para a nuvem via NB-IoT. Na entrada, optoacopladores recebem os sinais analógicos dos sensores; na saída, um módulo de relés controla as luzes de alerta; e um ADC mede a tensão para monitorar o nível da bateria.
Servidor em nuvem
Armazena os dados enviados pelos sensores e permite configuração e monitoramento remotos. A plataforma em nuvem registra todas as informações reportadas, que podem ser consultadas por diversos critérios, organizadas e baixadas como planilhas do EXCEL para análise.
Destaques do desenvolvimento
Robusto e durável
Projetado especificamente para aplicações sem fio ao ar livre, resiste às frequentes mudanças do ambiente externo.
Alimentação por energia verde
Escolha alimentação solar ou eólica conforme as condições do local.
Envio de dados para a nuvem
Os dados são enviados automaticamente para o sistema em nuvem para monitoramento e análise pelas centrais de controle de trânsito.
Alta confiabilidade
Conta com um mecanismo de armazenamento temporário de dados que garante a integridade e a continuidade dos dados enviados.
Instalação fácil
Sem se preocupar com cabeamentos complexos nem com a instalação de equipamentos principais; seguro e fácil de instalar.
Atualizações remotas
A configuração dos dispositivos e as atualizações de firmware podem ser feitas remotamente via IoT, com praticidade e economia de mão de obra.
Sistema AIoT de alerta de segurança viária: a solução ideal para curvas estreitas de montanha
- Os sensores detectam um veículo prestes a entrar em uma curva estreita
- A luz de alerta do lado oposto pisca para avisar os motoristas de que já há um veículo na curva, evitando a entrada simultânea e reduzindo acidentes e congestionamentos causados por cruzamentos forçados em curvas estreitas.
- Alimentado por energia verde (solar ou eólica), ideal para áreas montanhosas e remotas onde é difícil levar a rede elétrica. Não é preciso se preocupar com o custo nem com as obras complexas de instalar alimentação da rede elétrica, e a instalação não é limitada pelo terreno nem pela localização, tornando-a mais segura, mais fácil e mais econômica.
Aplicação flexível em diversos tipos de via
Os dispositivos de monitoramento adjacentes podem se interconectar por meio de tecnologia de comunicação sem fio.
Pelo app é possível fazer configurações adicionais, adaptando o sistema a uma variedade maior de tipos de cruzamento.
Success Case

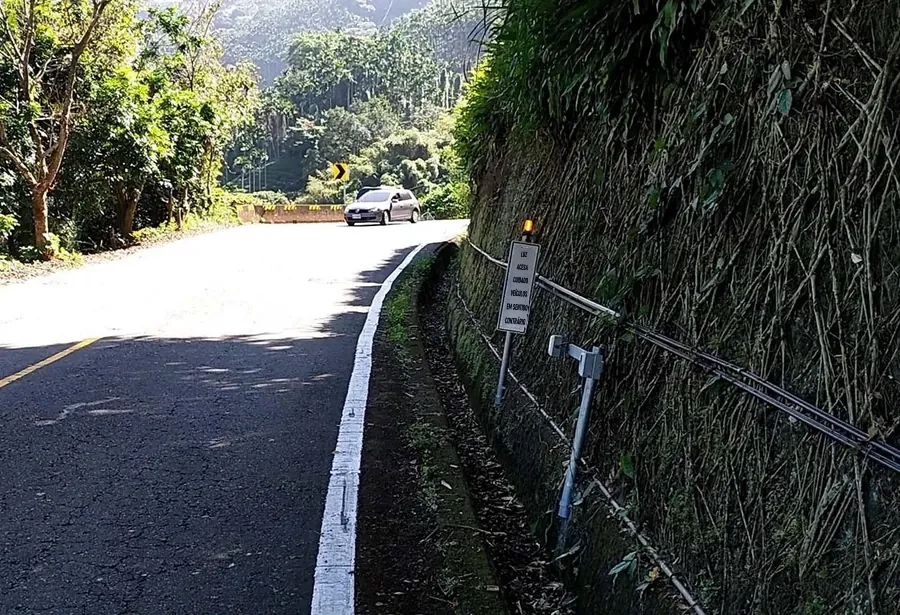

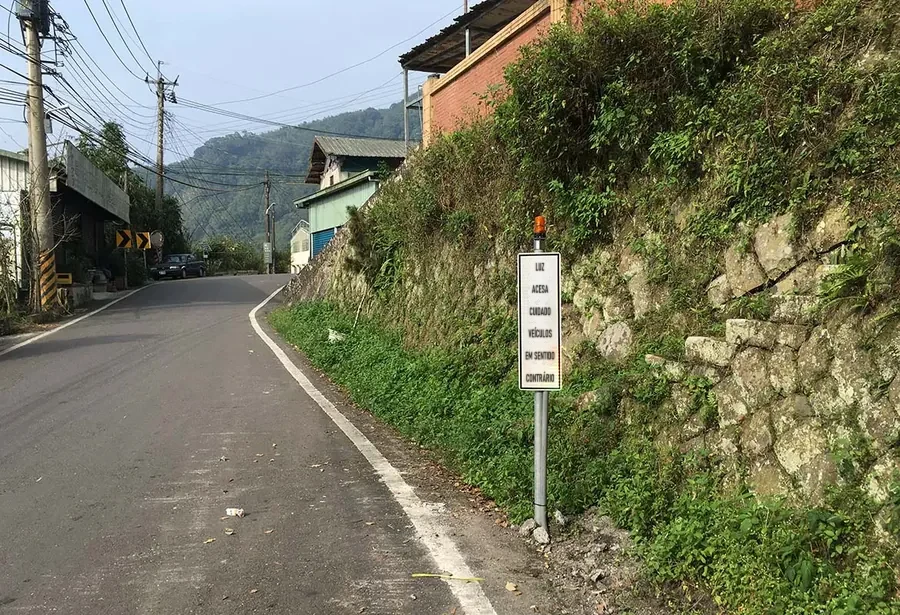

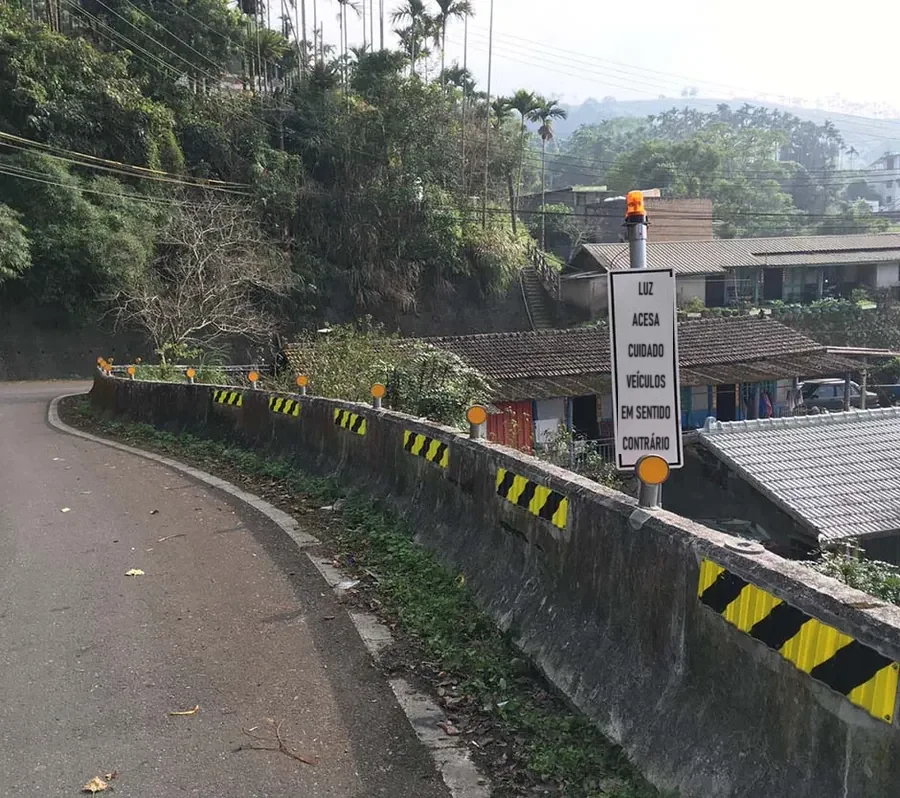

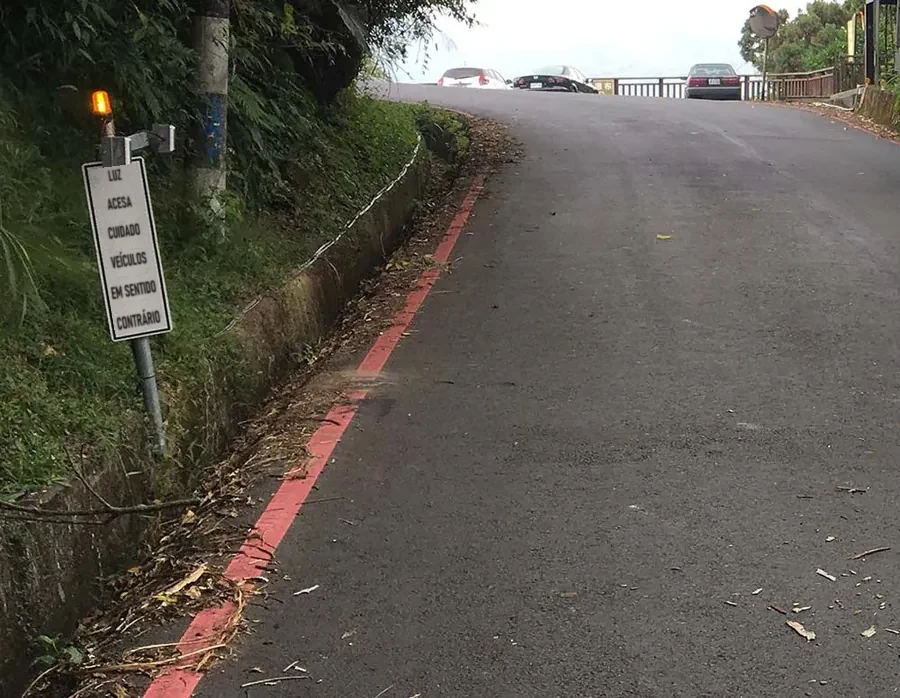

Nosso cliente já instalou o sistema em vários trechos das montanhas de Chiayi
